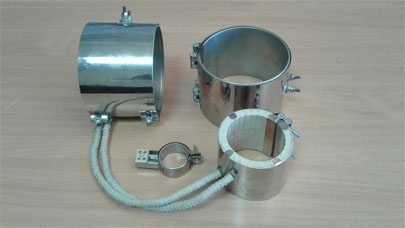

Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)

Name: Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Заказать хомутовый нагреватель→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Армавирпроизводство

Уже название нагреватель хомутовый (кольцевой ТЭН) говорит о методе и принципах применения данных обогревательных устройств. ТЭНы это удобно и эффективно во всех производственных отраслях человека. ТЭНы применяются в быту для обогрева помещений. В производственных складах и ангарах. Потребляют небольшую мощность, что эффективно отзывается на финансовой экономии особенно на предприятиях больших размеров. ТЭНами легко поэтапно можно управлять. ТЭНы это трубчатая конструкция внутри, которой проходит проволока. Именно она нагревается и обогревает воздух или отдает тепло жидкости или трубе, как в данном случае хомутовый ТЭН. Если более подробно рассматривать хомутовые ТЭНы, то это обогревательные элементы, что можно закрепить на круглой поверхности. Обвести хомутом трубу, или какую либо индустриальную установку. ТЭНы хомутовые выполнены в форме хомутов. Если нет возможности при обводе обогреваемого объекта использовать слитный хомутовый ТЭН, есть возможность полухомутовые ТЭНы. Это когда две половинки нагревательных элементов по раздельности подключаются к сети питания. Сами хомутовые ТЭНы как правило изготавливаются из углеродистой стали или нержавеющей стали. Много достоинств у хомутовых ТЭНов.

ПРЕИМУЩЕСТВА ХОМУТОВЫХ (кольцевых) ТЭНОВ.

Простота в установке и применении на практике. (Присутствие специалиста обязательно) Не надо долго консультироваться в том, как правильно проводить техническое обслуживание хомутовых ТЭНов. Экологически чистый материал используется в изготовлении нагревательных элементов. Долгий срок службы и надежность изделия. (При правильном монтаже)

КАК УСТРОЕНЫ ХОМУТОВЫЕ (кольцевые) нагреватели

Нагревательный хомутовый ТЭН представляет собой внешнюю нержавеющую оболочку из стали. Толщина этой оболочки 0,25 до 0,5 мм. Нагреватель внутри ТЭНа имеет большое сопротивление. Изоляционным материалом служит миканит или керамический изолят. Также есть прижимной механизм именно благодаря ему, хомутовый ТЭН крепиться к необходимой конструкции или трубе.

Типы хомутовых ТЭНов

Хомутовые ТЭНы бывают миканитовые нагреватели или керамические нагреватели. Название типов идут от изолята, что используется внутри нагревательных элементов.И еще важный момент. Хомутовые ТЭНы ремонту не подлежат. Поэтому особо нужно уделить внимание при монтаже и установке ТЭНов хомутовых. Обязательно обратитесь к специалистам, они помогут разобраться и правильно установить хомутовый ТЭН.

Хомутовые тэны делятся на две основных группы: миканитовые и керамические.

Хомутовые НХ,полухомутовые ПХ,кольцевые тэны.

Четыре базовых исполнения хомутового нагревателя

ХН — миканитовый

Цельное кольцо. Слюдяная изоляция. До 350–400 °C. Удельная мощность до 4 Вт/см².

ПХН — полухомут

Половина кольца (180°). Два ПХН собираются в разъёмное кольцо болтами.

ХНм — модернизированный

Усиленная слюдяная изоляция, корпус AISI 430. Повышенная долговечность.

ХНк — керамический

Нихромовая спираль в стеатитовых сегментах. До 700–750 °C, до 8 Вт/см².

Технические параметры хомутовых нагревателей

Внутренний диаметр25 · 30 · 50 · 80 · 100 · 150 · 200 · 300 · 380 мм (и по чертежу)

Ширина (высота) кольца20–300 мм

Толщина стенки3–4 мм (миканит), 10–15 мм (керамика)

Мощностьот 50 Вт до 10 кВт на кольцо

Удельная мощностьдо 4 Вт/см² (миканит), до 8 Вт/см² (керамика)

Напряжениеот 12 до 600 В; стандарт 220 · 230 · 380 В

Макс. температура350–400 °C (миканит), до 700–750 °C (керамика)

СтандартГОСТ 17516-90, ГОСТ 14254-96 (IP00), ГОСТ 27570.0-87

Применения

Экструдеры

Бочка, шнек, фильера — переработка пластика, резины.

Термопластавтоматы

Нагрев цилиндра литьевой машины и сопла.

Трубопроводы

Поддержание температуры вязких сред — битум, смолы, шоколад.

Литейные машины

Подогрев пресс-форм и литьевых каналов.

Маркировка хомутовых нагревателей

ХН–6,0–4,0–4 / 0,1–380–УХЛ4

ХН — хомутовый миканитовый · Ø внутренний 6 см · высота 4 см · толщина стенки 4 мм · мощность 0,1 кВт (100 Вт) · 380 В · климатическое исполнение УХЛ4

ПХН–10,0–5,0–4 / 0,8–230–УХЛ4

Полухомут · Ø 10 см · ширина 5 см · толщина 4 мм · 0,8 кВт · 230 В

ХНк–15,0–6,0–10 / 2,0–380–УХЛ4

Керамический · Ø 15 см · ширина 6 см · толщина 10 мм · 2 кВт · 380 В

Стандарты: ГОСТ 17516-90 (группа М29), ГОСТ 14254-96 (IP00), ГОСТ 27570.0-87 (класс 0). Выпуск по DIN, IEC, ASTM — под чертёж.

Заказ ТЭНа в Армавире

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Армавире — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Конструктивные варианты хомутов

Полное кольцо (360°)

Стандартная форма. Охватывает цилиндр полностью. Фиксируется одним или двумя стяжными болтами. Обеспечивает максимальную равномерность нагрева.

Полукольцо (2 × 180°)

Два раздельных полухомута. Применяется при монтаже/демонтаже без снятия с вала, а также для раздельного управления температурой на двух половинах цилиндра.

С каналом охлаждения

В корпус хомута встроен канал для прокачки воздуха или воды. Применяется на участках, где требуется одновременный нагрев и быстрое охлаждение (переходные зоны экструдера).

С карманом для термопары

Сквозной или глухой паз под термопару типа K (Ø3–6 мм). Обеспечивает правильное позиционирование датчика и защищает его от механических повреждений.

Выводы и подключение

Радиальные шпильки

Токовыводы выходят перпендикулярно плоскости хомута. Стандартный вариант для большинства ХН. Не мешают монтажу соседних хомутов при плотной расстановке по оси цилиндра.

Тангенциальные шпильки

Выходят по касательной к окружности. Применяются при ограниченном осевом пространстве.

Аксиальные (торцевые) шпильки

Токовыводы выходят вдоль оси хомута. Применяются редко — при специфической компоновке щитка управления.

2/3-контактный разъём

Быстросъёмное подключение типа AMP или DIN. Для систем с частой заменой нагревателей. Рабочая температура разъёма до 200 °C.

Керамический бисер на выводах

Нихромовые проволочные выводы с керамическими трубчатыми бусинами. Для рабочих температур в зоне вывода до 600 °C. Используется на ХНк.

Силиконовый провод

Гибкий, до 200 °C в зоне вывода. Стандартный вариант для ХНм при температуре до 350 °C.

Металлорукав

Нержавеющая оплётка поверх провода. При вибрации, механических нагрузках или температуре в зоне вывода выше 200 °C.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.
