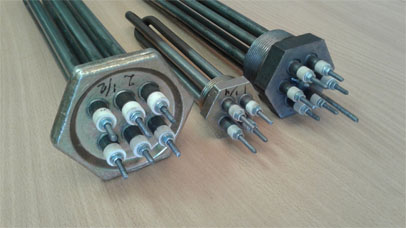

Блок ТЭН (ТЭНБ), СЭВ и СЭМ на фланце

Name: Блок ТЭН (ТЭНБ), СЭВ и СЭМ на фланце
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Блочные ТЭНы на резьбовом или фланцевом креплении: 1–12 элементов, мощность до 100 кВт. СЭВ для воды, СЭМ для масла. Под электрокотёл, бойлер, бак. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать блок-ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Армавирпроизводство

Если в конструкции ТЭНа присутствует несколько ТЭНов на одно платформе, то это изделие называется блок ТЭН ом. Эти ТЭНы широко применяются в котлах для быстрого или поэтапного нагревания. Легкость в управлении и регулируемости данных блок ТЭНов эта одна из не многих особенностей данного устройства. Если более подробно рассматривать строение блок ТЭНов, то фланец может быть с одной стороны с резьбой трубная резьба G2 1/2, G2, G 2 3/4 , G1/2. шестигранник 90 мм,75,65,55 мм. Главные преимущества блок ТЭНов это продолжительная работа устройств , даже в тех случаях, когда один из ТЭНов перегорел или вышел из строя, остальные нагревательные элементы продолжают работать. Вообще ТЭНы , если говорить о них подробнее это трубчатые нагреватели. Внутри этих нагревателей установлены проволочные элементы. Они то и нагревают металлическую оболочку и тем самым предают тепло нагреваемой поверхности. Есть много видов ТЭНов и наш ресурс предлагает своим заказчикам разнообразный ассортимент ТЭНов. ТЭНы можно использовать как на производстве, так и в быту. Широкое применение ТЭНов в быту обосновано их легкостью в управлении и эксплуатации. Также картина и в производственном использовании ТЭНов. Но вернемся к блок ТЭНАМ и рассмотрим их достоинства.

Преимущества блок тэнов

Первое и самое важное достоинство блок ТЭНов это надежность и простота в использовании. Важный фактор и то, что даже если один ТЭН выйдет из строя, остальные нагревательные элементы будут продолжать работать и на процесс обогрева это не повлияет. Ну конечно, в данном случае и устранение поломки требуется незамедлительно.

Экономичность пространства. Это тоже важная составляющая блок ТЭНов. Простое расположение нагревательных элементов блок ТЭНа. Возможность поэтапно включать нагревательные элементы ТЭНа. Регулировать мощность и нагрев можно постепенно. Удобное расположение ТЭНов и термостатов на одной платформе.

Технические параметры ТЭНБ

Длина блока200 мм – 3000 мм

Диаметр трубки ТЭН6,5 · 8,5 · 10 · 13 мм (ГОСТ 13268-88)

Количество ТЭНов в блоке1, 2, 3, 6, 9, 12 (для 380 В — кратно 3)

Общая мощность0,5 – 100 кВт

Удельная мощностьдо 12 Вт/см² (вода), 1,5–2 Вт/см² (масло)

Напряжение12 – 600 В (AC/DC), 1-/2-/3-фазное

РезьбаМ20 · М48 · М59 · G 1/2"–G 2 1/2"

Материалымедь М1 (X) · AISI 304/316 (J) · сталь С10 (Z) · титан

Применения блочных ТЭНов

Электрические котлы

Фланец G 1 1/4"–G 2". Мощности 6, 9, 12, 15, 24 кВт.

Бойлеры

СЭВ с термогильзой под термостат. Установка во фланец.

Твердотопливные котлы

Блок ТЭН как резервный электронагрев.

Промышленные ёмкости

Нагрев воды и растворов в баках 100–5000 л.

Маслобаки

СЭМ для гидросистем, теплообменников.

Пивоварни

Варочные котлы, пастеризаторы на нержавеющих ТЭНах.

Маркировка блочных ТЭН

СЭВ 6,0 j 220 (ТЭН 80 В 13 / 1, 2, 3 j 220) G2 1/2

Секция электронагревательная водяная · мощность 6 кВт · материал оболочки — нержавейка (J) · 220 В · внутри 3 ТЭНа длиной 80 см, Ø 13 мм, по 1 кВт · фланец G 2 1/2"

ТЭНБМ 3,75 Z220 (ТЭН 120 В 13 / 1,25) G2 1/2

Блок масляный · 3,75 кВт · углеродистая сталь (Z) · 220 В · три ТЭНа по 1,25 кВт

Стандарты: ГОСТ 13268-88 (основной), ГОСТ 14254-96 (IP), ГОСТ 27570.0-87 (класс защиты). Выпуск под DIN, IEC, ASTM — по чертежу.

Заказ ТЭНа в Армавире

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Армавире — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

Блок-ТЭН — несколько трубчатых нагревательных элементов, смонтированных на одном несущем фланце или резьбовой головке. Позволяет получить мощность 3–36 кВт в едином конструктивном узле с одним монтажным отверстием.

СЭВ (секция электронагрева воды) — блок для нагрева воды и водных растворов. СЭМ (секция электронагрева масла) — для масел, с уменьшенной удельной мощностью (не более 2 Вт/см²). ТЭНБ — обобщённое торговое обозначение блочного нагревателя с фланцем.

Мощность блока делится между фазами: трёхфазные блоки (380 В) соединяют элементы треугольником или звездой. Однофазные блоки (220 В) обычно применяются до 6 кВт — при большей мощности ток превышает стандарты бытовой проводки.

Шесть исполнений блочных ТЭНов

СЭВ (секция для воды)

Элементы из нержавейки 12Х18Н10Т или меди. Удельная мощность до 6–8 Вт/см². Рабочая среда — вода, антифриз, растворы с pH 6–9.

СЭМ (секция для масла)

Элементы из стали или нержавейки. Удельная мощность не более 2 Вт/см² (против коксования). Рабочая среда — минеральные и синтетические масла.

ТЭНБ с термостатом

В стандартный блок-ТЭН вмонтирован биметаллический или капиллярный термостат. Отключает нагрев при достижении заданной температуры (обычно 55–85 °C).

ТЭНБ с термопарой

Термопара типа K или J встроена в фланец рядом с элементами. Используется в котлах с ПИД-регулятором и системах автоматики.

Фланцевый блок-ТЭН

Плоский фланец Ø80–200 мм с болтовым кругом. Устанавливается на ответный фланец ёмкости через паронитовую прокладку. Позволяет разместить 6–12 элементов.

Резьбовой блок-ТЭН

Монтажная головка с шестигранником SW55–SW90 и резьбой G1¼"–G2½". Вкручивается как обычная пробка. Стандарт для котлов и бойлеров ёмкостью до 500 л.

Компоновка элементов в блоке

Прямые элементы

Трубки расположены параллельно, без изгибов. Длина активной части 200–600 мм. Компактный блок, но требует достаточной глубины ёмкости.

U-образные элементы

Каждый ТЭН согнут в U-форму — оба вывода выходят на фланец. Наиболее распространённая компоновка для котловых блоков.

1–3 элемента

Мощность 1,5–9 кВт. Резьбовое присоединение G1¼" или G1½". Для бытовых и малых коммерческих котлов.

6–9 элементов

Мощность 9–18 кВт. Как правило, трёхфазное подключение 380 В, звезда или треугольник. Фланцевое присоединение Ø100–150 мм.

12 элементов

Мощность 18–36 кВт. Промышленные котлы и технологические ёмкости. Фланец Ø150–200 мм, болтовой круг 8–12 отверстий.

Выводы и подключение

Шестигранная головка (SW55–SW90)

Резьба G1¼"–G2½". Монтаж стандартным ключом. Момент затяжки 80–150 Н·м в зависимости от резьбы.

Метрическая резьба M20–M59

Применяется в ряде европейских котлов. Уточнять по маркировке штуцера на корпусе котла.

Плоский фланец

Стальной или нержавеющий, Ø80–200 мм. Болтовой круг 4–12 отверстий. Прокладка — паронит ПМБО, ФУМ-лента или силиконовая резина.

Клеммные шпильки

M5 или M6 на каждом токовыводе. Подключение проводом или медной шиной. На блоках 380 В соединение треугольник/звезда выполняется медными перемычками.

Вопросы и ответы

В чём разница между СЭВ, СЭМ и ТЭНБ?

СЭВ и СЭМ — обозначения по среде: В=вода, М=масло; отличаются удельной мощностью элементов. ТЭНБ — торговое обозначение блочного ТЭН с фланцем, применяемое рядом производителей независимо от среды. По конструкции все три типа — одно и то же: несколько трубчатых элементов на общем фланце.

Как выбрать мощность блок-ТЭН для котла отопления?

Упрощённая норма для хорошо утеплённого дома — 1 кВт на 10 м². Для старого фонда — 1 кВт на 7 м². Котёл нагревает теплоноситель, поэтому к расчёту тепловых потерь добавьте 20–25% запас на ГВС и пиковые нагрузки. Итого: дом 100 м² — котёл 9–12 кВт.

Как подключить блок-ТЭН на 380 В?

Трёхфазный блок из трёх элементов подключается: звезда (нейтраль + три фазы, 220 В на элемент) или треугольник (без нейтрали, 380 В на элемент — мощность вырастает в три раза). Убедитесь, что мощность блока в схеме треугольник совпадает с номинальной. Стандартная заводская схема — звезда.

Какой размер фланца нужен для замены ТЭН?

Для бытовых котлов — чаще всего шестигранная головка SW60 с резьбой G1¼" (наружная, ø≈47 мм). Измерьте штуцер на котле штангенциркулем и уточните резьбу. Для котлов Buderus, Protherm, Vaillant часто используется M45×2 или M52×2.

Почему блок-ТЭН перегорает быстро в котле?

Причины по убыванию вероятности: 1) жёсткая вода — накипь изолирует трубку, температура оболочки растёт до 300–400 °C; 2) воздушный карман в котле — часть ТЭН не погружена в воду; 3) заниженное количество теплоносителя (плохой проток). Рекомендуется умягчение воды или применение химических антинакипинов.

Можно ли ставить блок-ТЭН вертикально?

Да, если конструкция предусматривает полное погружение активной части в жидкость. При вертикальном монтаже следите, чтобы воздушные пузырьки не задерживались у трубок — это ведёт к местному перегреву. Для горизонтальных ёмкостей предпочтительнее горизонтальный монтаж.
